Hul kobberleder

Den hule kobberleder er en elektrisk leder, der integreret giver et middel til varmeveksling, og en kølevæske ledes gennem lederens indre og bortfører den varme, der genereres af strømmen af ​​den elektriske strøm. Vores hule lederslanger fås i både kommerciel kvalitet (DHP-kvalitet), oxygenfri raffineret, fosfordeoxideret, oxygenfri sølvkobber og elektrolytisk kvalitet (ETP-kvalitet) for at passe til de mest krævende tekniske krav.

Vi tilbyder forskellige typer hule ledere:

√ vandkølende kobberledere

√hul kobbertråd

√hult kobberrør

√hul kobbermagnettråd

√firkantet kobberrør

√profil kobberrør

√rektangulære kobberrør

√rørformede busledere

√induktionsrør af kobberspiral

√induktion kobber varmerør

Materialespecifikation for hul leder

På grund af det faktum, at urenhederne vil reducere den elektriske ledningsevne af kobber, og det er derfor, vi producerer hule lederrør af højrent iltfrit kobber med meget stram produktionskontrol. Som et resultat af dens renhed har vores Cu-OFE hule ledere en elektrisk ledningsevne på 100-102 procent IACS og en termisk ledningsevne på 390 W/Km. For Cu-OFE (CW009A), det maksimale iltindhold på 5 ppm (0,0005 procent) gør materialet immunt over for brintskørhed og sikrer sikker sammenføjning med alle slaglodning og svejsemetoder. Vores stramme produktionskontrol betyder, at vi kan kontrollere hele fremstillingsprocessen fra støbning til underskrivelse af inspektionscertificeringen og sikre konsistensen af ​​vores produkt fra batch til batch.

Især vores iltfri kobber af høj renhed er legeret med sølv (Ag) for at øge både blødgøringstemperaturen og krybemodstanden af ​​legeringen uden at gå på bekostning af dens andre egenskaber. Fabmann har arbejdet med kendte kobbermaterialeproducenter for at producere førsteklasses hule ledere, firkantede og rektangulære kobber- og kobberlegeringsrør, specielle kobber- og kobberprofiler til de mest krævende applikationer. Hule ledere omtales ofte som vandkølende ledere, hule tråde, hule kobberrør, hule magnetkobbertråde, firkantede kobberrør, kobberprofilrør, rektangulære kobberrør, rørformede busledere, induktionsspolerør og induktionsvarmerør og de fleste populære kobberkvalitetsbetegnelser er anført nedenfor:

Hule lederrørtyper og dimensioner

Fabmann kan producere kvadratiske og rektangulære rør fra bredden 0.8 mm og derover med ekstremt snæver dimensionstolerance, og de fås i en række forskellige temperamenter som hårde, halvhårde, bløde udglødede. Vi leverer hule ledere af høj kvalitet med en bred vifte af tværsnit, der dækker kvadratiske, runde og rektangulære former, og vores hule lederrør er velegnet til de fleste forskellige tekniske applikationer.

Hul kobbertråd

Rektangulær kobberleder

Rektangulær hul leder

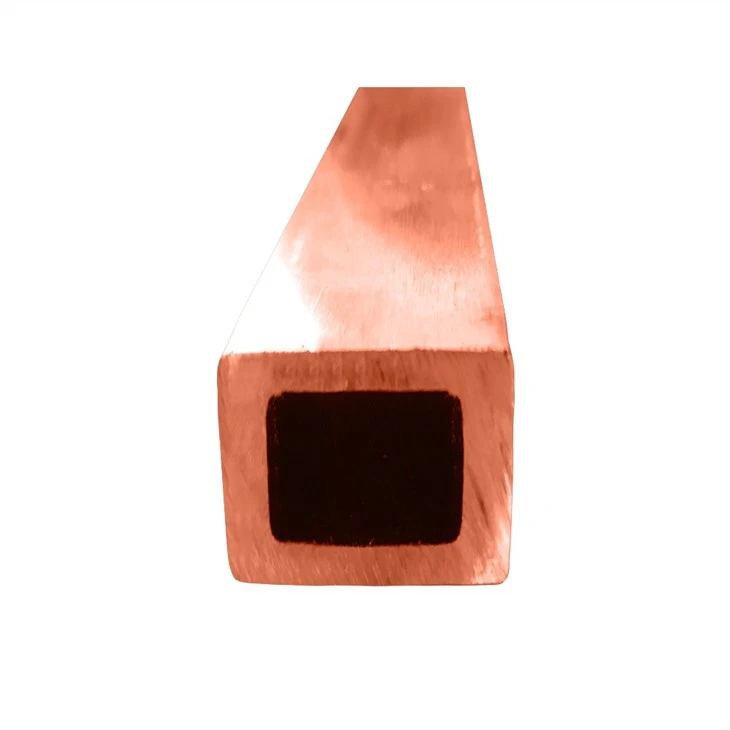

Firkantet kobberleder

Firkantet hul leder

Anvendelse af hule kobberledere

√ Elbiler (EV'er) / stator direkte køling

√ MR-apparater / gradientspoler

√ Magneter til højenergifysikapplikationer

√ Partikelacceleratorer

√ Generatorer

√ Induktionsovne / induktionsopvarmning og smeltning

√ Plasmaforskningsenheder

√ Elektrodynamiske vibrationstestsystemer

√ Ionimplantationsenheder til mikrokredsløbsindustrien

√ Høj gradient separatorer

√ Bølgeledere

√ Væskekølede transformere

Fremstillingsproces af hul leder

For at forfine kobberet skal ovnen nå temperaturer op til 2400 grader Fahrenheit for at smelte kobberet, og dette vil gøre det muligt at støbe det til ønskede former og også fjerne urenheder såsom en blanding af nikkel eller zinklegeringer. Kobber filtreres ud gennem en proces kendt som brand-raffinering. Ved brandraffinering bliver de urene metaller lettere end kobberet og flyder til overfladen for at blive fanget på "snags", og denne proces vil generere en pool af flydende varmt kobber med minimale urenheder. Det smeltede kobber deoxideres også for at fjerne mulige defekter før støbeprocessen, og derefter flyttes det rensede flydende kobber til en holdeovn for at blive hældt i et støberør, som til sidst bliver til røret. Når det er afkølet og størknet, borer en stor maskine kaldet en gennemborende dorn et hul i kobberstangen, og derefter tvinger en ram kobberstangen gennem et ekstruderingsrør, hvilket skaber et langt hult kobberrør.

Det næste trin er at skubbe moderkobberrøret gennem metalmatricer for at skabe den ønskede størrelse af rør til næste tegneproces afhængigt af hul leders form og størrelse. Inden den endelige tegneproces nås, og kobberrøret skal ofte udglødes, da det bliver hærdet ved hver tegneproces, og det vil blive tegnet igen bagefter.
Ved at gennemgå ovenstående proces vil den hule kobberleder gennemgå hvirvelstrømstest før niveauvikling, og længden af ​​den hule leder indstilles i henhold til specifikationen under denne proces. Efter niveauvikling vil den kvalificerede hule leder blive sat i vakuumovn til endelig udglødning før emballering. Selvfølgelig rengøres lederen under tidligere tegneprocesser før niveauvikling. Afhængigt af kundernes krav om temperamentforhold, indstilles udglødningstiden og temperaturen forskelligt for at nå blød udglødet, udglødet, 1/4 hård, 1/2 hård og hård.

1. Kobberanalyse

2. Kobbersmelteværk

3. Støbt kobberrør

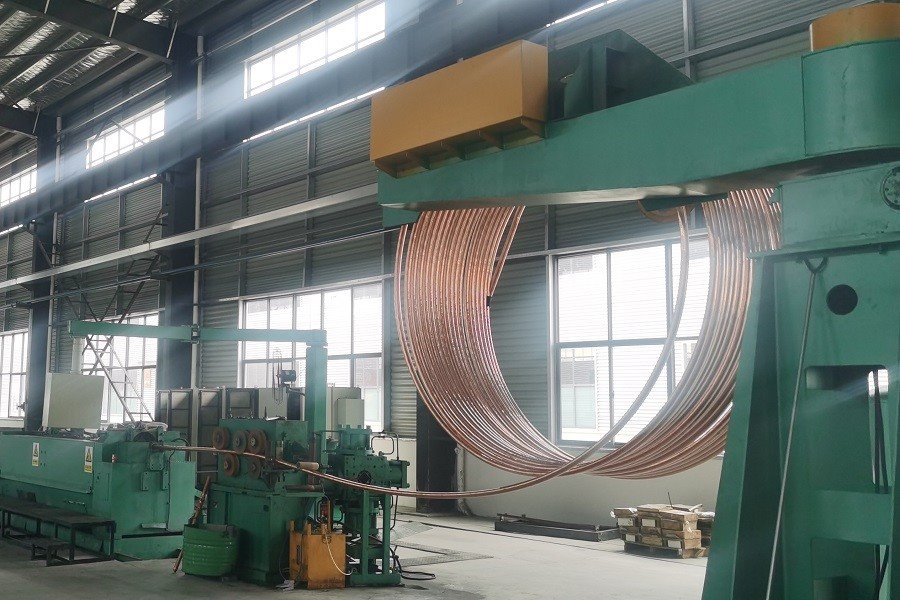

4. Første tegning

5. Anden Tegning

6. Første udglødning

7. Endelig tegning

8. Online inspektion

9. Opretning

10. Kontrol af indre radius

11. Niveauvikling før testning

12. Eddy Currrent Test

13. Kontrol af ydre radius

14. Afsluttende udglødning

15.Sluteftersyn

Specialist i hule ledere

Fabmann leverer et bredt udvalg af hule ledere i lige form og spoleform til mange forskellige anvendelser. Vi fokuserer på at levere specialfremstillede hule ledere, og vi leverer også ledere, som kræver sølvholdigt kobber (Cu-0.04 procent Ag eller Cu-0.1 procent Ag), når der er strålende varmebestandighed eller krybning ejendomme efterspørges. Den populære specifikation er firkantede eller rektangulære hule ledere med rund kølekanal, og rektangulære kanaler er også ret populære. De hule ledere kaldes ofte ved forskellige navne i forskellige lande, og de kaldes som hule tråde, vandkølede ledere, induktionsvarmerør, rørformede busledere, hule manettråde eller kobberprofilrør.

Som mange ved, at samlinger i hule ledere, der bruges til vandkølede magneter, kan forårsage lækagen, hvilket vil føre til ulykker. Dette er grunden til, at lange spoler ikke kun minimerer risikoen for lækage, men reducerer også produktionsomkostningerne for udstyr. Plus, den lange spole kan reagere mere fleksibelt på hurtige ændringer i konstruktionen sammenlignet med kort spole. Vi kan vikle hule ledere enten på træspole eller stålspole afhængigt af lederstørrelsen. Vores hule leder maks. størrelse i bredden er 45 mm, og vi kan vikle en spole op til 2.500 kg.

Brugerdefineret hul leder

Brugerdefineret profilrør

Hultråd blød udglødning

Induktionsvarmerør

Firkantet hul leder

Vandkølet leder
