Stator vent spacer bruges hovedsageligt til udluftningsplade, som også er kendt som stator & rotor spacer laminering, generator spacer laminering eller stator fingerplade, og den deler jernkernerne i flere dele, ventilationskanalerne mellem de forskellige dele kan fremme varmen genereres, mens motoren kører for at spredes hurtigere. Generatorens udluftningsplade er designet til at have et godt varmeafledningsresultat, mens den har tilstrækkelig styrke til at tage vægtbelastningen fra statorerne. Under generatordrift kan statorviklingerne generere varme på grund af elektrisk modstand, og derfor er effektiv køling afgørende for at holde statorviklingerne på en sikker driftstemperatur og forhindre overophedning. Statorventilationsafstandsstykket hjælper med at lette afkølingen ved at skabe en luftspalte mellem statorkernen og rammen, og mellemrummet giver mulighed for øget luftstrøm omkring statorviklingerne, hvilket forbedrer varmeafledningen og forhindrer ophobning af varm luft. Derfor hjælper generatorens udluftningsafstandsstykke med at forlænge levetiden af statorviklingerne og sikrer, at generatoren fungerer pålideligt. Designet og konstruktionen af statorventilationsafstandsstykker kan variere afhængigt af det specifikke generatordesign, og de er typisk lavet af ikke-ledende materialer, der er modstandsdygtige over for varme og mekanisk belastning.
Det populære statorudluftningsafstandsmateriale er blødt stål svarende til S235JRC+C i henhold til DIN EN 10277, del 2, som dækker kemiske og mekaniske krav. I mellemtiden er dens overfladetilstand også meget vigtig, fordi dens overfladetilstand kan påvirke luftstrømmen omkring statorviklingerne, og derfor må ventilationsafstandsstykkernes overfladedefekter IKKE være større end det, der kræves af klasse 1 i DIN EN 10277, del 1. Udover milde stål, er der fire andre typer materialer, der er meget udbredt som statorudluftningsafstandsstykke:
√ Rustfrit stål, det er et populært valg til generatorventilationsafstandsstykker på grund af dets fremragende korrosionsbestandighed og holdbarhed. Den kan modstå høje temperaturer og er modstandsdygtig over for oxidation og rust, hvilket gør den velegnet til udendørs applikationer. 304, 321, 316, 316L er populære muligheder, og 316L har den bedste anti-korrosionsevne.
√ Aluminium, det er et andet almindeligt brugt metal til stator vent spacer på grund af dets lette vægt. I mellemtiden har den god termisk ledningsevne med god modstandsdygtighed over for korrosion. Aluminiumsventilafstandsstykker bruges ofte i applikationer, hvor vægtreduktion ønskes.
√ Kobber, det er kendt for sin fremragende elektriske ledningsevne og høje termiske ledningsevne. Det bruges ofte i statorventilationsafstandsstykker for at lette varmeafledning og give effektiv jording.
√ Blødt stål, såsom St 37- K2, S235JRC+C er populære muligheder.
Produktions proces
Produktionen af vent spacer gennemgår normalt få runder koldtrækning og udglødning, og den skal også bejdses for at fjerne kalk og oxid, imens denne proces kan rense og forbedre materialets overfladekvalitet. Afhængigt af kompleksiteten af afstandsstykkets design, kan koldvalsning også være påkrævet, hvilket kan forbedre produktionseffektiviteten. Efter at have nået alle dimensionskrav, er udretningsprocessen den sidste proces for at sikre, at afstandsstykket har den bedste tilstand med hensyn til dimensionstolerance, symmetri, rethed og drejning, og ved slutningen af produktionsprocessen skal afstandsstykkerne have glat og skinnende overflade. Fabmann tager streng kontrol af fremstillingsprocessen fra råmateriale, koldvalsning, udglødning, koldtrækning, opretning og streng test for at sikre, at hver batch kan opfylde din efterspørgsel, og nedenfor er vores produktions- og kontrolproces.
1. Stålstangsmateriale
2. Første omgang koldvalsning
3. Syltning
4. Anden omgang koldvalsning
5. Første runde af udglødning
6. Tredje omgang koldvalsning

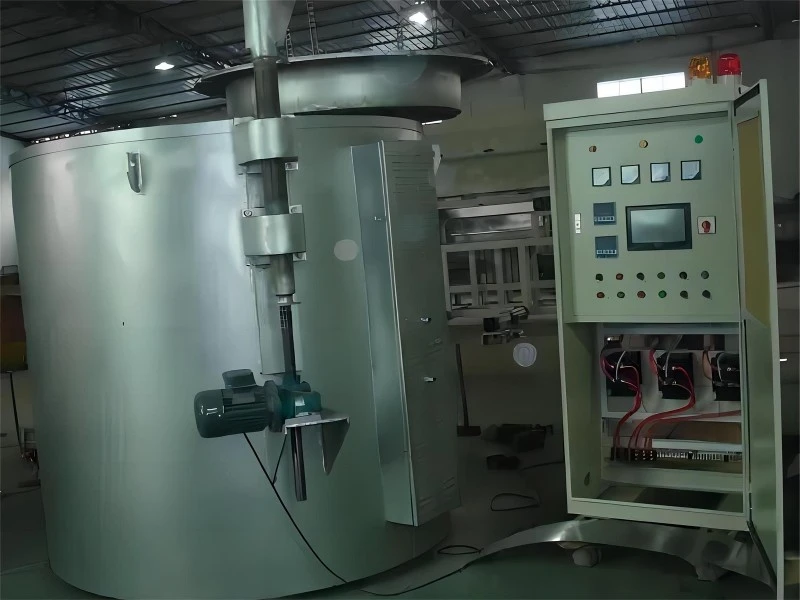

7. Anden udglødningsrunde
8. Anden runde af køletegning
9. Opretning
10. Målkontrol ved projektion
11. Mekanisk test
12. Rethedskontrol
Custom Design & Produktion
Designet og dimensionerne af en generatorudluftningsafstandsholder kan variere afhængigt af den specifikke anvendelse, og afstandsstykker er typisk designet til at forbedre ventilationen mellem generatorviklingen og det ydre hus, hvilket giver mulighed for korrekt afkøling og varmeafledning. Dimensionerne på afstandsstykket bestemmes ud fra faktorer som generatorstørrelsen, kølekrav og designspecifikationer. Fabmann leverer normalt udluftningsafstandsstykker fra få millimeter til få centimeter i bredden og dybden, og vi kan levere højpræcisionsafstandsstykker med meget snæver tolerance for både rethed og vridning såsom afvigelse mindre end 1 mm pr. meter, og vi har dyb teknisk knowhow om fremstilling af værktøj, redesign produktionsproces for at lave specialfremstilling til dig, og i mellemtiden leverer vi også tilpassede generatorudluftningsplader i henhold til dine specifikationer.
